PP-86 DSP 8chアンプ内蔵9chプロセッサー   希望小売価格 ¥120,000 + 税
光デジタル入力端子:96KHz/24bit
純正3WAY入力をミックスする事に対応したプロセッサーアンプ。
新たに、HECカード入力にも対応しました。

内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は右のロゴをクリックかこちら

PP-86 DSPシグナルプロセッサーはハイローコンバーター、A/Dコンバーター
シグナルプロセッサー、D/Aコンバーター、8chパワーアンプから構成されてます。
64bit プロセッサーを装備しクロック周波数295MHz、サンプルレートは48KHz-24Bitで動作
高音質A/D、D/Aコンバーター、高音質オペアンプ搭載により高調波歪率0.03%以下、
S/N比103dB以上を達成しています。

純正スピーカーラインからの信号をデジタル信号に変換、ハイパス、ローパス、スロープ
30バンドグラフィックイコライザー、パラメトリックイコライザー、タイムアライメントを
デジタル処理する事で、車両に合わせた音響特性にセッティングすることが可能です。
デジタル処理後はD/Aコンバーターでアナログ信号に変換し内蔵パワーアンプで増幅出力され、
Ach/Bch/Cch/Dchは純正ラインへ出力され、Ech/Fch/Gch/Hchは汎用端子へ出力されます。
入力のルーティングは自由に設定可能なので自在なシステムを構成可能です。

Ach/Bch/Cch/Dchをフロント/リアのミッドに使用し、Ech/Fch/Gch/Hchをフロント/リアの
ツィーターへ使えばフロント/リア2wayマルチシステムが構築できます。

また、Ach/Bch/Cch/Dchをフロント/リアのミッドに使用し、Ech/Fchをフロントのツィーターに使用、
Gch/Hchをフロントミッドに使えば、フロント3way+リアのシステムが構築できます。
更に、IchのRCA出力に外部アンプを接続すれば、サブウーファーが追加できます。


PP-86DSPは、純正の4chラインを利用しながら多彩なシステムに対応した仕様です。
光デジタル入力端子角形Tos(SPDIF:6〜96KHz/24bit)は96KHz/24bitフォーマット対応しています。

PP-86 DSPコントローラー接続側
電源、リモートイン、グランド端子、オートリモートON/OFFスイッチ、
リモートアウト、MINI-DINコネクターはDIRECTOR/URC-A2専用端子、
MINI-USBはPC専用端子

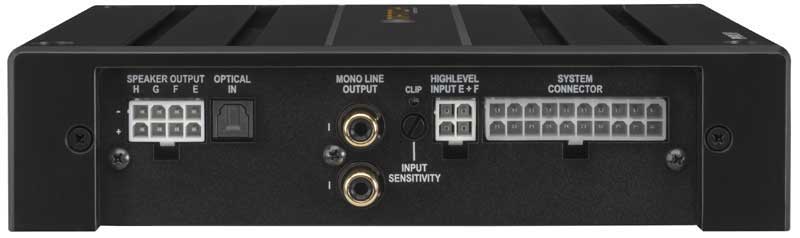

PP-86 DSP接続側
8ピン出力Ech/Fch/Gch/Hch、角形Tos(SPDIF:6〜96KHz/24bit)、RCA MONO 出力端子、
4ピン2chハイレベル、20ピンコネクター(4chハイレベル/4ch出力)
入力ゲイン調整機能を装備しました。

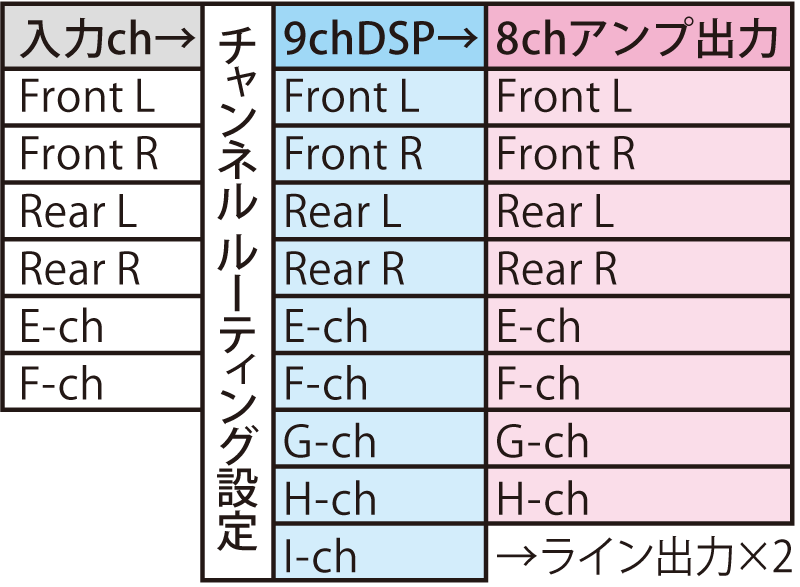

PP-86DSPは自由なルーティング設定が可能です。

全体の配線
フロント/リア出力の配線はコネクター付きケーブルで簡単におこなえます。

PP-86 DSP 主な仕様
Ach/Bch/Cch/Dch出力電力
55W RMS/110W MAX ×4ch 4Ω

70W RMS /140W MAX×4ch 2Ω
Ech/Fch/Gch/Hch出力電力
55W RMS /110W MAX ×4ch 4Ω

70W RMS /140W MAX ×4ch 2Ω
ダンピングファクター
100以上
ハイレベル入力
6ch スピーカー入力
入力感度
5V〜11V
入力インピーダンス
13Ω
オートパワーオン機能
対応 ON/OFF 選択可能(ハイレベル入力時) 適合H/Uの判定方法
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.015%
DSP
64bit プロセッサー、クロック周波数:295MHz
動作サンプルレート
48KHz / 24bit
A/Dコンバーター
高音質 24bitバーブラウン社製
D/Aコンバーター
高音質 24bitバーブラウン社製
SN比
103dB以上
出力レベル
5.0dB〜-30dB
外部入力
HECカード
光デジタル入力端子
角形Tos(SPDIF:6〜96KHz/24bit)
E/F/G/Hchスピーカー出力
専用8ピンコネクター
ライン出力端子
RCA×2ch(MONO)LINE OUT Ich
ライン出力電圧
RMS max 3V
リモート出力電流
500mA(最大)
動作電源電圧
9.6V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
その他
オートパワーオン
ヒューズ
mini 25A×2 内蔵
外形サイズW×H×D
185×44×154(mm)
PP-86DSPのオートパワーオンが動作しない場合
外部のリモート信号やACC信号でONさせる事ができます。

PC-Toolセットアップ スペック
ハイパス(フロント/リア)
20〜20KHz 1/51オクターブステップ
ローパス(フロント/リア)
20〜20KHz 1/51オクターブステップ
ハイパス(ウーファー)
20〜100Hz 1Hzステップ
ローパス(ウーファー)
20〜300Hz 1Hzステップ
肩特性
Butterworth/Bessel/Chebychev/Linkwitz/self-define
Butterworth スロープ
6/12/18/24/30/36/42(dB/oct)
Bessel スロープ
6/12/18/24/30/36/42(dB/oct)
Chebychev スロープ
6/12/18/24/30/36/42(dB/oct)
Linkwitz スロープ
12/24/36(dB/oct)
self-define スロープ
12dB/oct固定+Q:0.5〜2.0 (0.1ステップ)
イコライザ(A/B/C/Dch)
30バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
イコライザ(E/F/G/Hch)
30バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
イコライザ(Woofer)
30バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
タイムアライメント
0〜-354cm (7mm=0.02mSステップ)オールチャンネル
位相調整(FullRange)
0度、または 180度
位相調整(High/Mid)
0〜-348.75度 11.25度ステップ
位相調整(WOOFER)
0〜-337.50度 22.5度ステップ
入力イコライザ
5バンド
入力タイムアライメント
5mS
調整用ソフトウエア
ATF DSP PC-Tool V4.XX(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7/8/10 推奨:Windows-7以降
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ
メモリーカード
Micro SD

付属品
接続ケーブル
2.2m ISOコネクターケーブル

1.5m USBケーブル

8ピンコネクターケーブル0.5m(Ech/Fch/Gch/Hchスピーカー出力)

4ピンコネクターケーブル0.5m(Ech/Fchハイレベル入力)

PC-TOOLの画面
上左:クロスオーバーイコライザー調整画面 上右:タイムアライメント調整画面
下左:入力選択調整画面 下右:外部入力レベル、リモコン設定など
(画像をクリックすると拡大します)
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

オプション品一覧
DIRECTORタッチスクリーンリモコン
希望小売価格 \40,000 + 税
URC-2A ユニバーサルリモコン
希望小売価格 \6,600 + 税
MTK-1 RTA測定ツールキット
希望小売価格 ¥55,000 + 税
PP-ISO 1.0mケーブル
希望小売価格 ¥6,600 + 税
PP-ISO 2.2mケーブル PP-86DSP付属品同等
希望小売価格 ¥7,300 + 税
PP-ISO 5.0mケーブル PP-86DSPトランク移設用
希望小売価格 ¥14,000 + 税
MEC Bluetooth INPUT MODULE for PP-86DSP
希望小売価格 ¥22,000 + 税
MEC OPTICAL INPUT MODULE for PP-86DSP
希望小売価格 ¥14,000 + 税
MEC 3.5mm AUX INPUT MODULE for PP-86DSP
希望小売価格 ¥14,000 + 税
MEC USB HD AUDIO INPUT MODULE for PP-86DSP NEW
希望小売価格 ¥28,000 + 税



DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

PP-ISO ケーブル
PP-86 DSP接続ケーブルをサービスパーツ扱いとして用意しました。
トラックルームに取り付ける場合は5.0mを使用ください。

MATCH EXTENSION CARD
拡張カードは全4モデル
USB HD AUDIO INPUT / Bluerooth INPUT / Optical INPUT / 3.5mm AUX INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

MEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
MEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税
MEC OPTICAL INPUT MODULE
希望小売価格 ¥14,000 + 税
PP86DSP用 OPTICAL INPUT MODULE は現在開発中
MEC 3.5mm AUX INPUT MODULE
希望小売価格 ¥14,000 + 税
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
