AUDIOTEC FISCHER GmbH

MADE IN GERMANY

簡単な接続で純正オーディオのサウンドを改善するDSP内蔵パワーアンプ

M-5.4DSP 9chDSP内蔵5chパワーアンプ    希望小売価格 \110,000(税抜価格\100,000)
デジタル入力端子:96KHz/24bitフォーマット対応

内部処理サンプリングレート 48KHz-24bit
high_res_logo_48_24.jpg pc_tyousei_kanou_icon.gif aco.jpg adep.3.jpg virtual_ch_pro.jpg
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら

新開発の M-5.4DSP は好評のM-5DSP MK2 をベースに
プリアウトを4ch化しシステムの発展性を向上させました。
超小型サイズでありながらハイパワーと超低消費電力を実現した
新世代のプロセッサーアンプです。

ハイレベル入力は4ch、入力した信号は4系統までミックスしてレベル調整が可能、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。

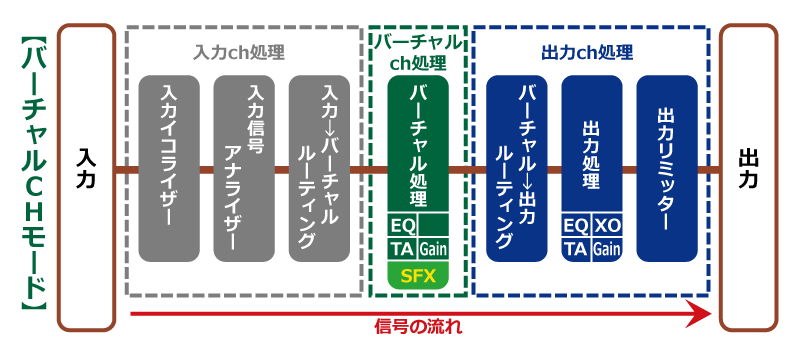

オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト)機能の使用性が向上しました。
(画像をクリックすると拡大します)

M-5.4DSP シグナルプロセッサーはハイローコンバーター、A/Dコンバーター
D/Aコンバーター、9ch DSP、Class-GD級 5chパワーアンプから構成されてます。
64bit プロセッサーを装備しクロック周波数295MHz、サンプルレートは48KHz-24Bitで動作
高音質バーブラウン製A/D、D/Aコンバーター、高音質オペアンプ搭載により高調波歪率0.03%以下、
S/N比105dB以上を達成しています。

純正スピーカーラインからの信号をデジタル信号に変換、ハイパス、ローパス、スロープ
30バンドグラフィックイコライザー、パラメトリックイコライザー、タイムアライメントを
デジタル処理する事で、車両に合わせた音響特性にセッティングすることが可能です。
デジタル処理後はD/Aコンバーターでアナログ信号に変換し内蔵のパワーアンプで増幅出力されます。
入力には新開発のADEP.3回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

内蔵パワーアンプは、フロント2ch、リア2ch、サブウーファー1chのトータル5chのClass-GD級。
フロント/リアの4ch分をフロント4chマルチ駆動にも使用ができます。
また、アンプの出力はHigh Power モードとNormal Power モードを
ATF PC-TOOLの設定により切換することが可能です。
High Power モード60W×4ch、Normal Power モード35W×4chの出力です。

1chのサブウーファー出力は4chへの変換ケーブルが付属されています。
PP-7ED/PP10EQ/PP8EQなど4ch入力サブウーファーへ直接接続することが可能です。

M-5.4DSP は4ch分のラインアウトを装備しています。ハイパス、ローパス、フルレンジと
自由な設定ができるので、アンプを追加してシステムアップが可能です。
ラインアウトを使用する場合、Virtual Channel Processing 機能を使用してください。

各種設定、オーディオ調整は ATF PC-TOOLで行います。

M-5.4DSP コントローラー接続側
2ピンサブウーファー出力端子、MINI-USBはPC専用端子、
8ピンライン出力端子、光デジタル入力端子を装備しています。
SCP 10ピンコネクターはDIRECTORなどコントローラー接続端子。

M-5.4DSP 入出力接続側
入出力20ピンコネクター、 リモートインアウト端子、
オートリモート切換スイッチを装備しました。

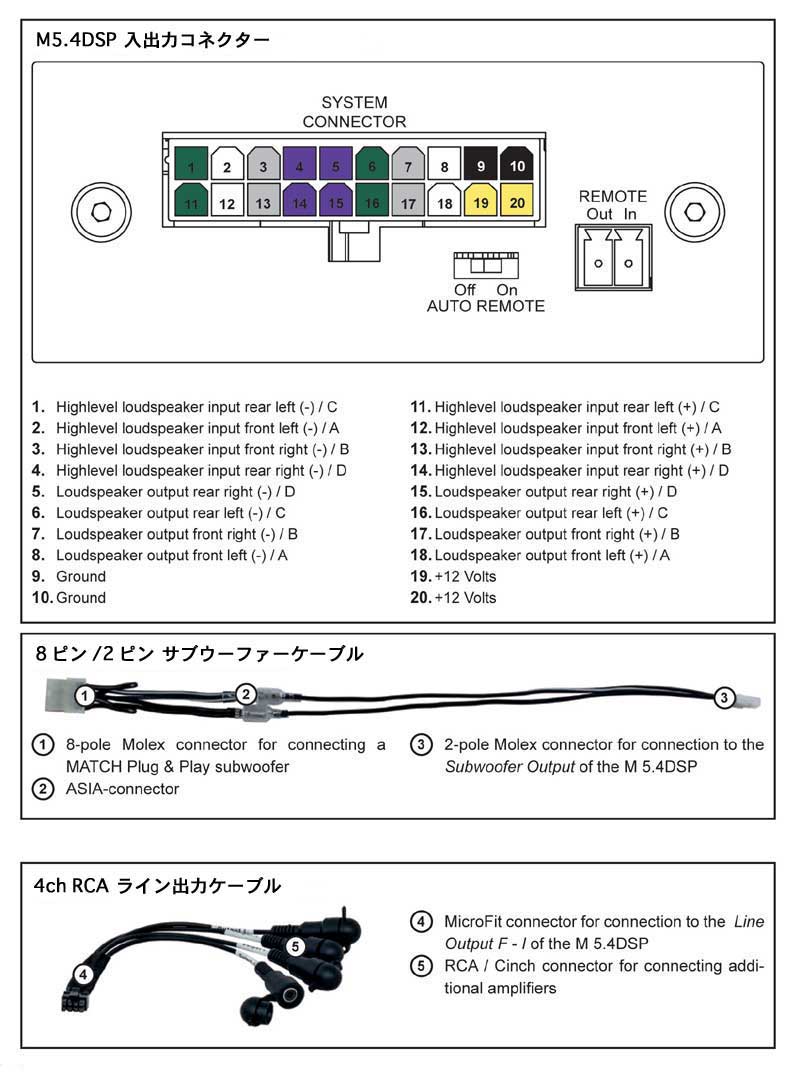

20ピンコネクター配列

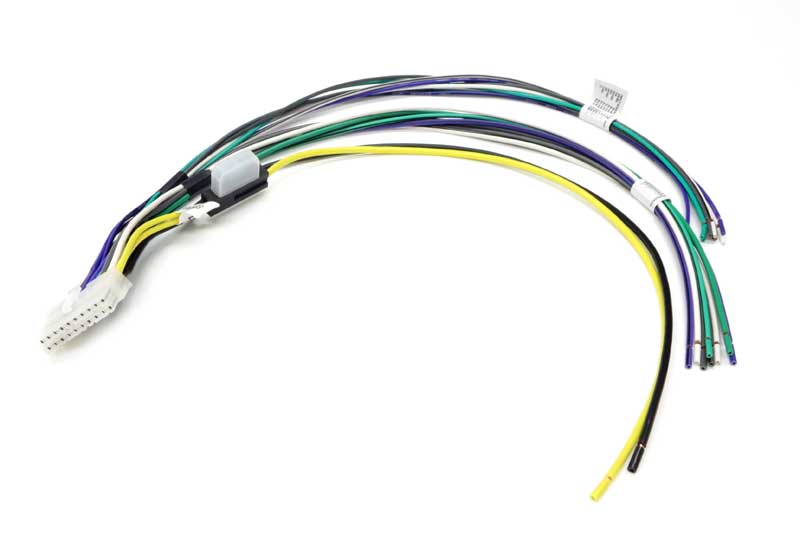

M-5.4DSP 付属20ピンコネクターケーブル
信号の入出力、電源、グランドの接続ケーブル 全長50cm
配線の先端を加工する必要があります。

M-5.4DSP 配線例
画像をクリックすると拡大します


M-5.4DSP 主な仕様
フロント/リア出力電力
35W RMS/70W MAX×4ch 4Ω(Normal Power モード)

60W RMS/120W MAX×4ch 4Ω(High Power モード)
サブウーファー出力電力
90W RMS/180W MAX×1ch 4Ω

160W RMS/320W MAX×1ch 2Ω
ダンピングファクター
50以上
入力インピーダンス
9Ω〜33Ω ADEP.3
オートパワーオン機能
対応 適合H/Uの判定方法
周波数特性(+0/-1dB)
20〜20KHz
高調波歪率
0.03%
DSP
64bitプロセッサー、295MHz
動作サンプルレート
48KHz/24bit
A/Dコンバーター
高音質 24bit バーブラウン社製
D/Aコンバーター
高音質 24bit バーブラウン社製
SN比
105dB以上(デジタル入力)
出力レベル
5.0dB〜-30dB
各部レベル調整ステップ
0.10dB / ステップ
タイムアライメントステップ
7.1mm / ステップ
動作電源電圧
10.5V〜17.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
外部入力
角形TOS×1系統 (SPDIF:6-96KHz/24bit)
入出力端子
専用20ピンコネクター、SCP 10ピン入力端子、8ピンラインOUT、USBmini端子(PC接続用)
サブウーファー端子
専用2ピンコネクター 2ピン→8ピン変換ケーブル付属
その他
オートパワーオン
ヒューズ
ATO 30A 付属ケーブル線間
外形サイズW×H×D
110×35×85(mm)
重量
1.3 Kg
付属品
20ピン電源、入出力コネクターケーブル(0.5m)

2ピンサブウーファーケーブル(0.3m)

4chライン出力RCAケーブル

1.5m USBケーブル(PC接続用)
M-5.4DSPのオートパワーオンが動作しない場合
サイドパネルにあるオートリモート切換スイッチをOFFに設定し、
リモートイン端子にリモート信号やACC信号を接続します。

PC-Toolセットアップ スペック
ハイパス(フロント/リア)
20〜20KHz 1/48オクターブステップ
ローパス(フロント/リア)
20〜20KHz 1/48オクターブステップ
ハイパス(ウーファー)
20〜300Hz 1Hzステップ
ローパス(ウーファー)
20〜300Hz 1Hzステップ
肩特性
Butterworth/Bessel/Chebychev/Linkwitz/self-define
Butterworth スロープ
6/12/18/24/30/36/42(dB/oct)
Bessel スロープ
6/12/18/24/30/36/42(dB/oct)
Chebychev スロープ
6/12/18/24/30/36/42(dB/oct)
Linkwitz スロープ
12/24/36(dB/oct)
self-define スロープ
12dB/oct固定+Q:0.5〜1.9 (0.1ステップ)
イコライザ(F/R)
30バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
イコライザ(Woofer)
30バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
タイムアライメント
0〜425.00cm (7mm=0.02mSステップ)
位相調整(フロント/リア)
0度、または 180度
位相調整(ウーファー)
0〜354.375度 5.625度ステップ
調整用ソフトウエア
ATF DSP PC-Tool V4.77a(Webよりダウンロード)
対応OS
Microsoft Windows-7/8/10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

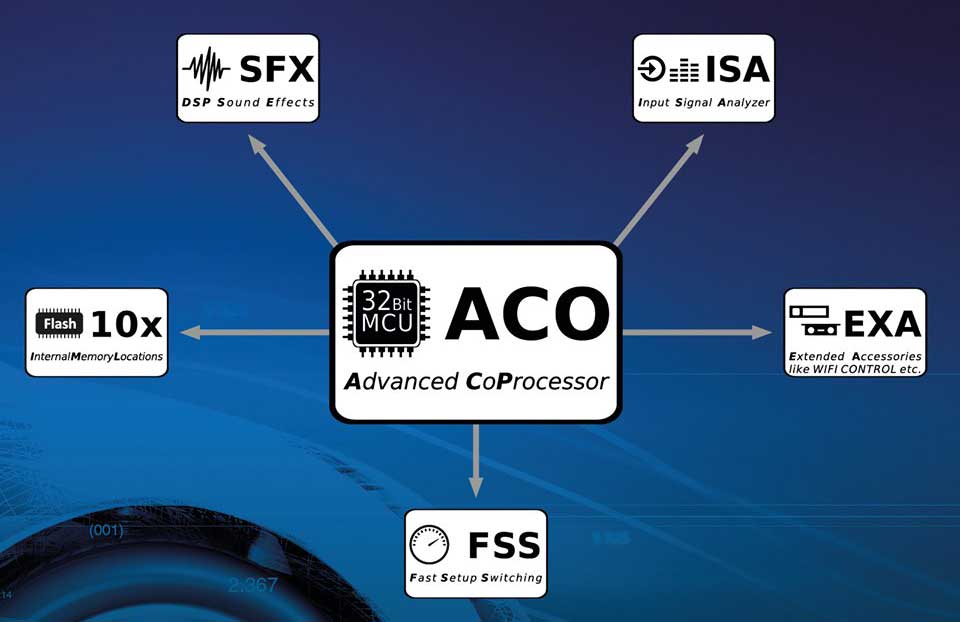

Advanced CoProcessor


PC-TOOLの画面
上左:クロスオーバーイコライザー調整画面 上右:タイムアライメント調整画面
下左:入力選択調整画面 下右:外部入力レベル、リモコン設定など
(画像をクリックすると拡大します)
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

M-2FX 125W×2chパワーアンプ
helixpp/m_2fx.jpg
別売り、M-5DSPと同じサイズのパワーアンプ
詳しくは画像をクリック、または、こちら

DIRECTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。

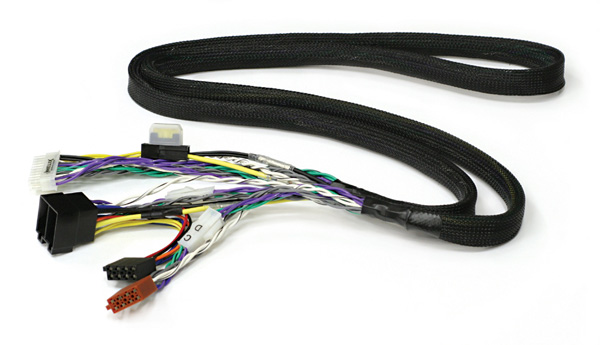

PP-ISO ケーブル / PP-ACxxアダプターケーブル
PP-ISOケーブル1.0m/2.2m/5.0mとアダプターケーブルPP-ACxxを組み合わせれば
ワンタッチ接続が可能になります。

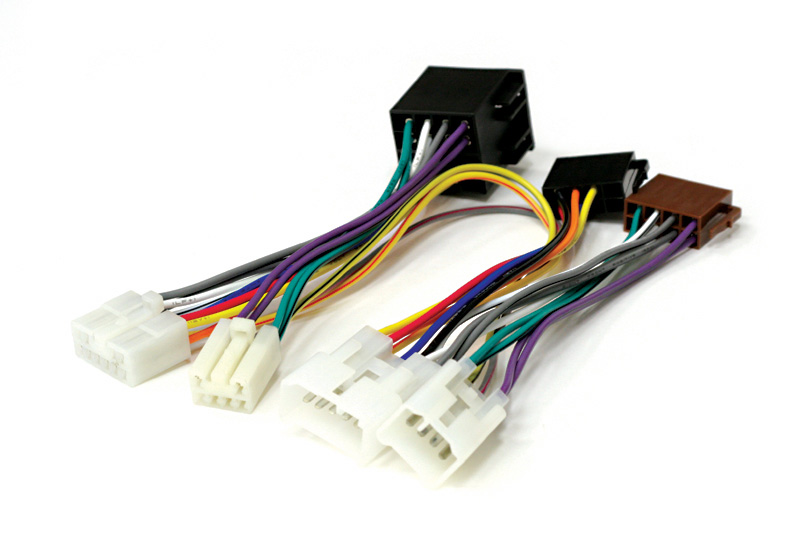

上:PP-ISO 2.0m  下:PP-AC37トヨタ用アダプター
この組み合わせでトヨタ車へワンタッチ接続できます。
オプションケーブルの詳細は左上の『オプションケーブル』ボタン、またはこちら




HELIX Plug&Playは2013年よりMATCHブランドに統一されました

弊社はドイツ AUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
