簡単な接続で純正オーディオのサウンドを改善するプロセッサー

PP-52 DSP8chアンプ内蔵7chプロセッサー
希望小売価格 ¥95,000 + 税
PP-52 DSP + PP-7ED サブウーファーセット PP7EDはこちら
希望小売価格 ¥125,000 + 税
PP-52 DSP + PP-10ED サブウーファーセット PP10EDはこちら
希望小売価格 ¥153,000 + 税
PP-52 DSP + PP-8EQ サブウーファーセット PP8EQはこちら
希望小売価格 ¥125,000 + 税
PP-52SP + PP-7ED/10ED/8EQの各セット商品は割安価格になっております

pp52dsp.jpg high_res_logo_48_24.jpg
ハイレゾリューションの詳細は右のロゴをクリックかこちら

PP-52DSPシグナルプロセッサーはハイローコンバーター、A/Dコンバーター
シグナルプロセッサー、D/Aコンバーター、8chパワーアンプから構成されてます。
56bit プロセッサーを装備しクロック周波数172MHz、サンプルレートは48KHz-24Bitで動作
高音質A/D、D/Aコンバーター、高音質オペアンプ搭載により高調波歪率0.01%以下、
S/N比103dB以上を達成しています。

純正スピーカーラインからの信号をデジタル信号に変換、ハイパス、ローパス、スロープ
30バンドグラフィックイコライザー、パラメトリックイコライザー、タイムアライメントを
デジタル処理する事で、車両に合わせた音響特性にセッティングすることが可能です。
デジタル処理後はD/Aコンバーターでアナログ信号に変換し内蔵のパワーアンプで増幅出力されます。

内蔵パワーアンプは、フロント2ch、リア2ch、サブウーファー4chの合計8chになります。
フロント/リアの4ch分をフロント4chマルチ駆動にも使用ができます。(リアの追加配線必要)
専用サブウーファーPP-7E/PP10ED/PP8EQはコネクターによる簡単接続が可能です。
PP-52DSPは2ch分のラインアウトを装備しています。ハイパス、ローパス、フルレンジと
自由な設定ができるのでシステムアップが可能です。

DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

PP-52 DSPセットアップ
PP-52 DSPシグナルプロセッサーのセッティングには2つの方法があります。

1、Webから車両データーをダウンロードし、MicroSDカードによって設定する 車種別セットアップ
車種別に音響特性を測定したデーターからサウンドクオリティーを改善した音響データーを
Webよりダウンロード。Micro SDカードに保存しPP-52 DSPにセットアップを行う。

2、専用のPCソフトウエアをダウンロードして、高度で細かな設定が簡単に行なえるPC-セットアップ
WebよりPC Tool setup アプリケーションをダウンロードし、PCとPP-52DSPに接続して調整します。

セットアップの詳細はセットアップデーターを参照お願います。

PP-52 DSP 主な仕様
フロント/リア出力電力
35W RMS /70W MAX ×4ch 4Ω

50W RMS /75W MAX ×4ch 2Ω
サブウーファー出力電力
20W RMS /40W MAX ×4ch 4Ω

40W RMS /80W MAX ×4ch 2Ω
ダンピングファクター
100以上
入力インピーダンス
30Ω
オートパワーオン機能
対応 適合H/Uの判定方法
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.01%
DSP
56bit プロセッサー、172MHz
動作サンプルレート
48KHz / 24bit
A/Dコンバーター
高音質 24bit バーブラウン社製
D/Aコンバーター
高音質 24bit バーブラウン社製
SN比
103dB以上
外部入力
3.5φミニステレオジャック
サブウーファー端子
専用8ピンコネクター
その他
オートパワーオン
ヒューズ
ATO 20A 付属ケーブル線間
外形サイズW×H×D
185×44×154(mm)
PP-52DSPのオートパワーオンが動作しない場合
外部のリモート信号やACC信号でONさせる事ができます。その場合、リモートアウト端子を
リモートインとして使用します。仕様変更につきましては、弊社へ問い合わせください。

PC-Toolセットアップ スペック
ハイパス(フロント/リア)
20〜20KHz 1/48オクターブステップ
ローパス(フロント/リア)
20〜20KHz 1/48オクターブステップ
ハイパス(ウーファー)
20〜100Hz 1Hzステップ
ローパス(ウーファー)
20〜300Hz 1Hzステップ
肩特性
Butterworth/Bessel/Chebychev/Linkwitz/self-define
Butterworth スロープ
6/12/18/24/30(dB/oct)
Bessel スロープ
6/12/18/24/30(dB/oct)
Chebychev スロープ
6/12/18/24/30(dB/oct)
Linkwitz スロープ
12/24(dB/oct)
self-define スロープ
12dB/oct固定+Q:0.5〜2.0 (0.1ステップ)
イコライザ(F/R)
30バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
イコライザ(Woofer)
12バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
タイムアライメント
0〜-353.5cm (7mm=0.02mSステップ)
位相調整(フロント/リア)
0度、または 180度
位相調整(ウーファー)
0〜360度 22.5度ステップ
調整用ソフトウエア
ATF DSP PC-Tool V3.XX(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7/Windows-8/Windows-10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ
メモリーカード
Micro SD

付属品
接続ケーブル
2.2m ISOコネクターケーブル

1.5m USBケーブル

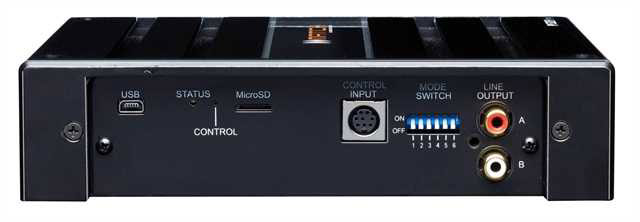

PP-52 DSPコントローラー接続側
6個ディップスイッチによりシステム構成をセット可能、プリアウト端子も装備。
MINI-USBはPC専用端子、MicroSDカードスロットも装備しています。
MINI-DINコネクターはURC-A2専用端子。
ディップスイッチ詳細

PP-52 DSP接続側
20ピンコネクターによる簡単接続を実現。
8ピンサブウーファー出力、ミニステレオプラグの外部入力を装備。

20ピンコネクター配列
配列は、本体コネクターを正面から見たものです。

全体の配線
HELIX Plug&Playの適合車は、全ての配線がコネクター付きケーブルで簡単におこなえます。



DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

PP-SC 0.5 8ピンコネクター付き0.5mケーブル   希望小売価格 ¥2,200 + 税

PP-ISO ケーブル
接続ケーブルをサービスパーツ扱いとして用意しました。
トラックルームに取り付ける場合は5.0mを使用ください。
オプションケーブルの詳細は左上の『オプションケーブル』ボタン、またはこちら




HELIX Plug&Playは2013年よりMATCHブランドに統一されました

弊社はドイツ AUDIOTEC FISCHER社と契約した正規輸入元です
