簡単な接続で純正オーディオのサウンドを改善するプロセッサー

PP-82 DSP 8chアンプ内蔵8chプロセッサー   希望小売価格 ¥115,000 + 税
光デジタル入力端子:96KHz/24bitフォーマット対応

内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は右のロゴをクリックかこちら

PP-82 DSPシグナルプロセッサーはハイローコンバーター、A/Dコンバーター
シグナルプロセッサー、D/Aコンバーター、8chパワーアンプから構成されてます。
56bit プロセッサーを装備しクロック周波数172MHz、サンプルレートは48KHz-24Bitで動作
高音質A/D、D/Aコンバーター、高音質オペアンプ搭載により高調波歪率0.03%以下、
S/N比103dB以上を達成しています。

純正スピーカーラインからの信号をデジタル信号に変換、ハイパス、ローパス、スロープ
30バンドグラフィックイコライザー、パラメトリックイコライザー、タイムアライメントを
デジタル処理する事で、車両に合わせた音響特性にセッティングすることが可能です。
デジタル処理後はD/Aコンバーターでアナログ信号に変換し内蔵パワーアンプで増幅出力され、
Ach/Bch/Cch/Dchは純正ラインへ出力され、Ech/Fch/Gch/Hchは汎用端子へ出力されます。
Ach/Bch/Cch/Dchをフロント/リアのミッドに使用し、Ech/Fch/Gch/Hchをフロント/リアの
ツィーターへ使えばフロント/リア2wayマルチシステムが構築できます。
また、Ach/Bch/Cch/Dchをフロント/リアのミッドに使用し、Ech/Fchをフロントのツィーターに使用、
Gch/Hchをサブウーファーに使えば、フロント2way+リア+サブウーファーのシステムが構築できます。

更に、Gch/Hchは内蔵アンプ以外に接続出来る様にプリアウト出力も装備しています。
PP-82DSPは、純正の4chラインを利用しながら多彩なシステムに対応した仕様です。
光デジタル入力端子角形Tos(SPDIF:6〜96KHz/24bit)は96KHz/24bitフォーマット対応しています。

PP-82 DSPコントローラー接続側
6個ディップスイッチによりシステム構成をセット可能。
MINI-USBはPC専用端子、調整データー保存用のMicroSDカードスロットも装備しています。
MINI-DINコネクターはURC-A2専用端子。
ディップスイッチ詳細

PP-82 DSP接続側
ミニステレオプラグの外部入力、光デジタル入力、Gch/Hchのライン出力を装備。
Ech/Fch/Gch/Hchのスピーカー出力は8ピンコネクター。

20ピンコネクター配列
配列は、本体コネクターを正面から見たものです。

PP-82DSPのチャンネルルーティングは
ATF PC-TOOL Version 3.XX より自由なルーティング設定が可能になりました。

全体の配線

フロント/リア出力の配線はコネクター付きケーブルで簡単におこなえます。

PP-82 DSP 主な仕様
Ach/Bch/Cch/Dch出力電力
55W RMS/110W MAX ×4ch 4Ω

70W RMS /140W MAX×4ch 2Ω
Ech/Fch/Gch/Hch出力電力
55W RMS /110W MAX ×4ch 4Ω

70W RMS /140W MAX ×4ch 2Ω
ダンピングファクター
100以上
入力インピーダンス
30Ω
オートパワーオン機能
対応 適合H/Uの判定方法
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.03%
DSP
56bit プロセッサー、クロック周波数:172MHz
動作サンプルレート
48KHz / 24bit
A/Dコンバーター
高音質 24bit バーブラウン社製
D/Aコンバーター
高音質 24bit バーブラウン社製
SN比
103dB以上
外部入力
3.5φミニステレオジャック
光デジタル入力端子
角形Tos(SPDIF:6〜96KHz/24bit)
E/F/G/Hchスピーカー出力
専用8ピンコネクター
ライン出力端子
RCA×2ch(Gch/Hch)
その他
オートパワーオン
ヒューズ
mini 25A×2 内蔵
外形サイズW×H×D
185×44×154(mm)

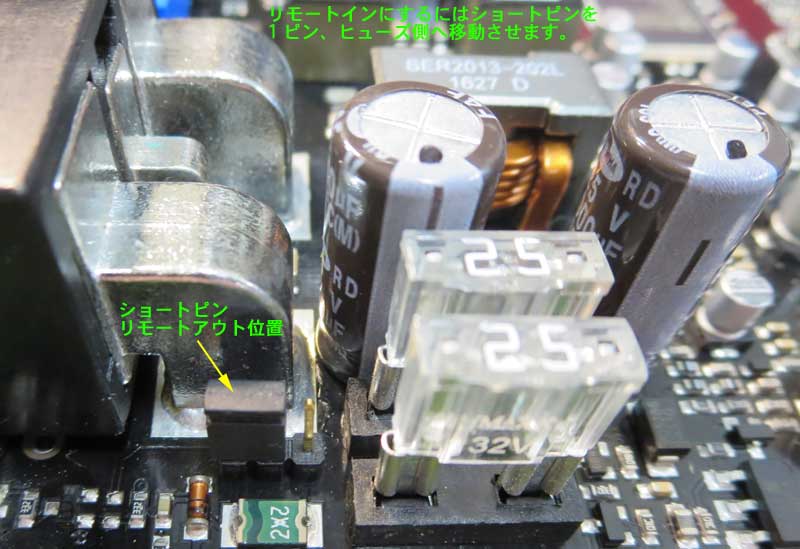

PP-82DSPのオートパワーオンが動作しない場合
外部のリモート信号やACC信号でONさせる事ができます。その場合、リモートアウト端子を
リモートインとして使用します。仕様変更につきましては、弊社へ問い合わせください。

PC-Toolセットアップ スペック
ハイパス(フロント/リア)
20〜20KHz 1/48オクターブステップ
ローパス(フロント/リア)
20〜20KHz 1/48オクターブステップ
ハイパス(ウーファー)
20〜100Hz 1Hzステップ
ローパス(ウーファー)
20〜300Hz 1Hzステップ
肩特性
Butterworth/Bessel/Chebychev/Linkwitz/self-define
Butterworth スロープ
6/12/18/24/30(dB/oct)
Bessel スロープ
6/12/18/24/30(dB/oct)
Chebychev スロープ
6/12/18/24/30(dB/oct)
Linkwitz スロープ
12/24(dB/oct)
self-define スロープ
12dB/oct固定+Q:0.5〜2.0 (0.1ステップ)
イコライザ(A/B/C/Dch)
30バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
イコライザ(E/F/G/Hch)
15バンド (2/3octステップ)+中心周波数調整(1/6octステップ)
イコライザ(Woofer)
12バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
タイムアライメント
0〜-353.5cm (7mm=0.02mSステップ)オールチャンネル
位相調整(フロント/リア)
0度、または 180度
位相調整(ウーファー)
0〜360度 22.5度ステップ
調整用ソフトウエア
ATF DSP PC-Tool V3.XX(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7/Windows-8/Windows-10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ
メモリーカード
Micro SD

付属品
接続ケーブル
2.2m ISOコネクターケーブル

1.5m USBケーブル

8ピンコネクターケーブル0.5m(Ech/Fch/Gch/Hchスピーカー出力)

PC-TOOLの画面
上左:クロスオーバーイコライザー調整画面 上右:タイムアライメント調整画面
下左:入力選択調整画面 下右:外部入力レベル、リモコン設定など
画像をクリックすると拡大します)
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

オプション品一覧
DIRECTOR タッチスクリーンリモコン
希望小売価格 ¥40,000 + 税
URC-2A ユニバーサルリモコン
希望小売価格 ¥6,600 + 税
MTK-1 RTA測定ツールキット
希望小売価格 ¥55,000 + 税
PP-ISO 1.0mケーブル
希望小売価格 ¥6,600 + 税
PP-ISO 2.2mケーブル PP-82DSP付属品同等
希望小売価格 ¥7,300 + 税
PP-ISO 5.0mケーブル PP-82DSPトランク移設用
希望小売価格 ¥14,000 + 税


DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。


PP-ISO ケーブル
PP-82 DSP接続ケーブルをサービスパーツ扱いとして用意しました。
トラックルームに取り付ける場合は5.0mを使用ください。
